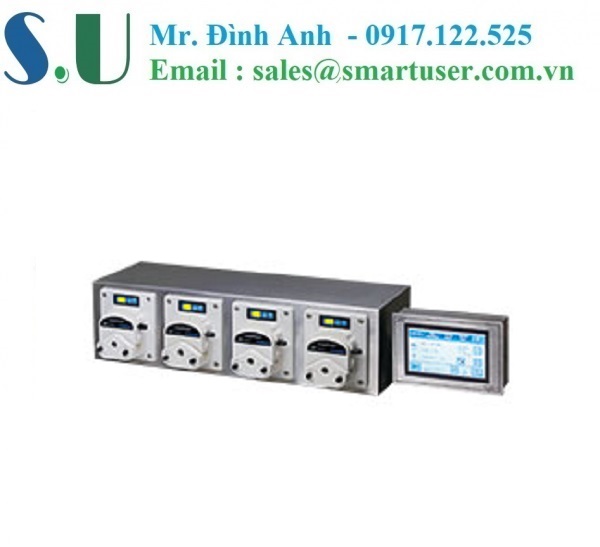

Bơm nhu động – Dispensing & Filling System FU4B-1

Bơm nhu động – Dispensing & Filling System FU4B-1

Model: FU4B-1

Hãng: Longer Pump

Xuất xứ: Trung Quốc



Giới thiệu:

• Bơm nhu động là một loại bơm thể tích. Máy bơm sử dụng nguyên tắc nhu động làm cơ sở cho thiết kế của chúng. Nhu động ruột, theo nghĩa sinh học, là một loạt các cơn co thắt cơ bắp để di chuyển thức ăn đến các bộ phận khác nhau dọc theo hệ tiêu hóa.
• Trong tiếng Anh, bơm nhu động được gọi là Peristaltic pumps. Loại bơm cũng được ứng dụng rất nhiều trong môi trường công nghiệp, cũng như trong các phòng thí nghiệm trên thế giới.
• Máy bơm nhu động lý tưởng để sử dụng với chất lỏng có tính ăn mòn và nhớt, vì bộ phận duy nhất của máy bơm tiếp xúc với chất lỏng là đường ống. Với ống hoặc đầu có thể dễ dàng thay thế, máy bơm tương đối rẻ để bảo trì và hầu như không cần bảo trì. Do đó máy bơm nhu động công nghiệp và máy bơm nhu động y tế là một trong những ứng dụng phổ biến nhất của dòng bơm này.

Nguyên lý hoạt động của bơm nhu động

• Bơm nhu động là một loại bơm thể tích được sử dụng để bơm nhiều loại chất lỏng. Chất lỏng được chứa trong một ống mềm hoặc ống được lắp bên trong vỏ máy bơm. Nguyên tắc bơm thực tế, được gọi là nhu động, dựa trên sự nén và giãn luân phiên của ống, hút lưu chất vào trong và đẩy ra khỏi máy bơm.
• Một guồng quay hoặc con lăn đi dọc theo chiều dài của ống tạo ra một vòng đệm tạm thời giữa các mặt hút và xả của máy bơm. Khi rôto của máy bơm quay, áp suất làm kín này sẽ di chuyển dọc theo ống hoặc ống, buộc lưu chất phải di chuyển ra khỏi máy bơm và vào đường xả. Khi áp suất đã được giải phóng, ống phục hồi tạo ra chân không, hút sản phẩm vào phía hút của máy bơm tạo ra cơ chế mồi.
• Việc kết hợp các nguyên tắc hút và xả này dẫn đến một hành động dịch chuyển tích cực tự mồi mạnh mẽ.

Bơm nhu động được sử dụng ở đâu?

• Máy bơm nhu động lý tưởng để sử dụng với chất lỏng có tính ăn mòn và nhớt, vì bộ phận duy nhất của máy bơm tiếp xúc với chất lỏng là đường ống.
• Với ống hoặc đầu có thể dễ dàng thay thế, máy bơm tương đối rẻ để bảo trì và hầu như không cần bảo trì.
• Do đó máy bơm nhu động công nghiệp và máy bơm nhu động y tế là một trong những ứng dụng phổ biến nhất của dòng bơm này.



Lợi ích của bơm nhu động là gì?

Một vài lợi ích chúng ta có thể thấy được ở dòng bơm nhu động (bơm nhu lượng) này là:

• Khả năng chạy khô
• Tự mồi lưu chất cần bơm
• Có thể đảo ngược ( với nguồn DC)
• Điều tiết dòng chảy
• Tuyệt vời để sử dụng với môi trường nhớt hoặc mạnh
• Chịu được sự nhiễm bẩn với các hạt
• Tạo dòng chảy tốt

Các loại động cơ bơm nhu động là gì?

Các loại động cơ phổ biến cho máy bơm nhu động bao gồm:

• Dòng điện một chiều có chổi than (DC),
• Dòng điện một chiều không chổi than (BLDC),
• Dòng điện xoay chiều (AC)
• Hoặc động cơ bước.

Làm thế nào có thể kiểm soát tốc độ dòng chảy của máy bơm nhu động?

• Tốc độ dòng chảy tỷ lệ với tốc độ động cơ. Điều này làm cho máy bơm nhu động thích hợp cho các ứng dụng pha chế và định lượng.
• Để chọn đúng động cơ, có một số khía cạnh cần xem xét:

+ Động cơ điện một chiều có nhiều mức chất lượng khác nhau, từ 500 đến 4000 giờ hoạt động. Các yếu tố hạn chế của các động cơ đó là hệ thống chổi than và các ổ trục.

+ Đối với động cơ AC, tuổi thọ dao động từ 1000 giờ, đến hơn 10.000 giờ đối với các phiên bản tụ điện.

• Khi nói đến động cơ DC bước và không chổi than, khía cạnh hạn chế thường chỉ là hệ thống ổ trục.
• Trong BLDC và động cơ bước, tốc độ có thể được điều chỉnh trong quá trình hoạt động rất dễ dàng.
• Những loại động cơ này thường được sử dụng khi cần tốc độ dòng chảy thay đổi.

Một số đặc tính và ưu điểm của bơm nhu động như dưới đây:

• Thiết kế không cần phớt làm kín
• Bơm nhu động không có phớt làm kín, do vậy hoàn toàn không gây rò rỉ các hóa chất ăn mòn khi hoạt động hay trong quá trình bảo dưỡng.
• Chi phí bảo trì thấp
• Bộ phận duy nhất cần thay thế là ống mềm của bơm (hose/tube). Bộ phận này có giá thành không cao và việc thay thế mất rất ít thời gian.
• Bơm kiểu tự mồi và bơm có khả năng chạy khô
• Bơm nhu động không cần dịch bơm phải luôn có trong ống bơm. Sự co bóp của ống bơm tạo ra phản ứng tự mồi và cho phép bơm bơm được dịch bơm có chứa khí hoặc xả khí ra.
• Bơm hoạt động êm nhẹ: Bơm hoạt động êm nhẹ, ít gây biến dạng cho dịch bơm. Do vậy, bơm nhu động thích hợp bơm các chất dễ bị biến dạng như các chất kết bông (flocculants) hay nước súp,…
• Chiều hút cao: Cơ chế phục hồi của ống bơm giúp bơm đạt chiều cao hút lên đến 9.5m nước.
• Khả năng chống ăn mòn cao: Bộ phận tiếp xúc với dịch bơm là ống bơm có nhiều vật liệu khác nhau để chống ăn mòn.
• Khả năng bơm dịch bơm có độ cô đặc cao: Bơm nhu động (riêng của hãng Verderflex) có thể bơm bùn với nộng độ 80% chất rắn vô cơ hay 15% bùn hữu cơ.
• Khả năng chạy đảo chiều: Giống một số dòng bơm thể tích khác như bơm trục vít, bơm nhu động có thể chạy đào chiều (đảo giữa đầu hút và đầu xả). Chạy đảo chiều có tác dụng làm sạch đường ống và xử lý chống tắc trong đường ống.
• Không tổn thất bơm: Bơm nhu động không có hiện tượng hồi lưu dịch chất, bơm hoạt động với lưu lượng chính xác, không có tổn thất trong quá trình bơm.
• Định lượng chính xác: Bơm nhu động khá chính xác về định lượng, lưu lượng thường xuyên giao động ở mức ±1%, định lượng ở mức ±5%.
• Bơm đạt tiêu chuẩn vệ sinh: Dòng bơm VF của Verderflex đạt chuẩn EHEDG, phù hợp sử dụng trong ngành thực phẩm, đồ uống và dược phẩm, cũng như các ứng dụng yêu cầu độ vệ sinh cao khác.

Các ứng dụng:

• Thích hợp để trở thành một phần của máy pha chế và chiết rót



Hướng dẫn sản phẩm：

• Được thiết kế chủ yếu cho máy chiết rót và pha chế tự động.
• Vỏ 304sst có khả năng chống ăn mòn tốt.
• Bộ điều khiển FC32S-1 và hệ thống phân phối FU4B-1 được tách ra để cho phép lắp đặt linh hoạt.
• Mỗi đơn vị pha chế có bốn kênh.
• Với cấu trúc Modular, một bộ điều khiển có thể điều khiển 32 kênh (8 đơn vị).
• Bộ điều khiển sử dụng giao diện màn hình cảm ứng công nghiệp 7 inch để vận hành dễ dàng và thân thiện.
• Mỗi kênh có phím màng độc lập và màn hình LED, có thể được sử dụng để đặt địa chỉ kênh và hiệu chỉnh âm lượng phân phối khi hệ thống đang chạy hoặc dừng.

Các chức năng và tính năng chính

– Chế độ điều khiển: Off-line (điều khiển FC32S-1), On-line (điều khiển tín hiệu bên ngoài hoặc điều khiển giao tiếp)
– Đầu vào tín hiệu điều khiển khởi động/dừng: 1 tín hiệu chuyển đổi cho mỗi đơn vị phân phối
– Không có đầu vào tín hiệu chai: 4 tín hiệu swithc tương ứng với 4 kênh cho mỗi đơn vị pha chế.
– Chức năng truyền thông: Giao diện truyền thông RS485, giao thức Modbus, thông số truyền thông. (địa chỉ, tốc độ truyền, tính chẵn lẻ, bit dừng) có thể được đặt thông qua màn hình cảm ứng.
– Hiệu chuẩn phân phối: Thể tích phân phối của mỗi kênh có thể được hiệu chỉnh thông qua phương pháp tỷ lệ phần trăm, thể tích, trọng lượng hoặc trọng lượng trung bình.
– Bật kênh: Mọi kênh có thể được đặt là bật hoặc tắt.
– Fill/Backflow: Tất cả các kênh có thể được đặt thành bật hoặc tắt.
– Địa chỉ kênh: Địa chỉ giao tiếp của từng kênh có thể được thiết lập thông qua phím màng độc lập và hiển thị trên đèn LED độc lập.
– Chức năng mật khẩu: Bảo vệ các tham số hệ thống và ngăn chặn thao tác sai thông qua chức năng mật khẩu
– Bộ thông số pha chế: Các thông số pha chế có thể được lưu dưới dạng một bộ thông số có thể được gọi dễ dàng mà không cần đặt lại.

Thông số kỹ thuật

– Thể tích pha chế: 0.1ml-9999.99ml (độ phân giải: 0.01ml)
– Thời gian phân phối: 0.5s-6000s (độ phân giải: 0.01s)
– Khoảng thời gian: 0,5s-999,9s
– Chu kỳ pha chế: 0-999999, “0” nghĩa là không giới hạn chu kỳ
– Thời gian trễ trước khi hút ngược: 0-60.0s
– Góc hút ngược: 0-1000 độ
– Số lượng kênh: 4 (một đơn vị phân phối), 32 (8 đơn vị phân phối)
– Màn hình: LCD
– Kích thước đơn vị phân phối (L*W*H): Một đơn vị (4 kênh): 663*218*177 mm
– Kích thước bộ điều khiển (L*W*H): 228*60*146 mm
– Nguồn điện: Một dàn (4 kênh): AC220V+/-20%, 300W; Bộ điều khiển: AC 90-260V.10W
– Nhiệt độ hoạt động: 0-40 độ C.
– Xếp hạng IP: IP31
– Trọng lượng: Một bộ pha chế: 12kg, bộ điều khiển 1.7kg.

thông số khác



Model	Product Code	Pump Head	Ref. Dispensin Volume (ml)	Tubing	Ref. Dispenin Time (s)	Precision	Dispensing ID (mm)	Productivity (pcs/min)
FU4B-1&FC32S-1	Dispensing System FU4B-1(05.11.02A)Controller FC32S-1(05.49.27A)	YZ1515x YZII15 FG15-13	0.3-0.5	13#	1-1.2	≤±2%	≤0.5	27-30
			1.0-2.3	14#			≤1.0
			2.6-5.1	19#			≤1.5
			4.6-9.1	16#			≤2.0
			10-19	25#			≤3.0
			15-30	17#			≤3.0
		YZ2515x	8.0-17	15#			≤3.0
			12-24	24#			≤3.0
		YZII25	8.5-17	15#			≤3.0
			15-24	24#			≤3.0
			18-36	35#			≤3.0
			25-48	36#			≤3.0
		FG25-13	9-17	15#			≤3.0
			12-24	24#			≤3.0
		DMD15-13	0.1-0.9	2*13#			≤0.5
			0.2-2.3	2*14#			≤1.0
			0.5-5.9	2*19#			≤2.0
			2.0-1.0	2*16#			≤3.0
			5.0-25	2*25#			≤3.0
