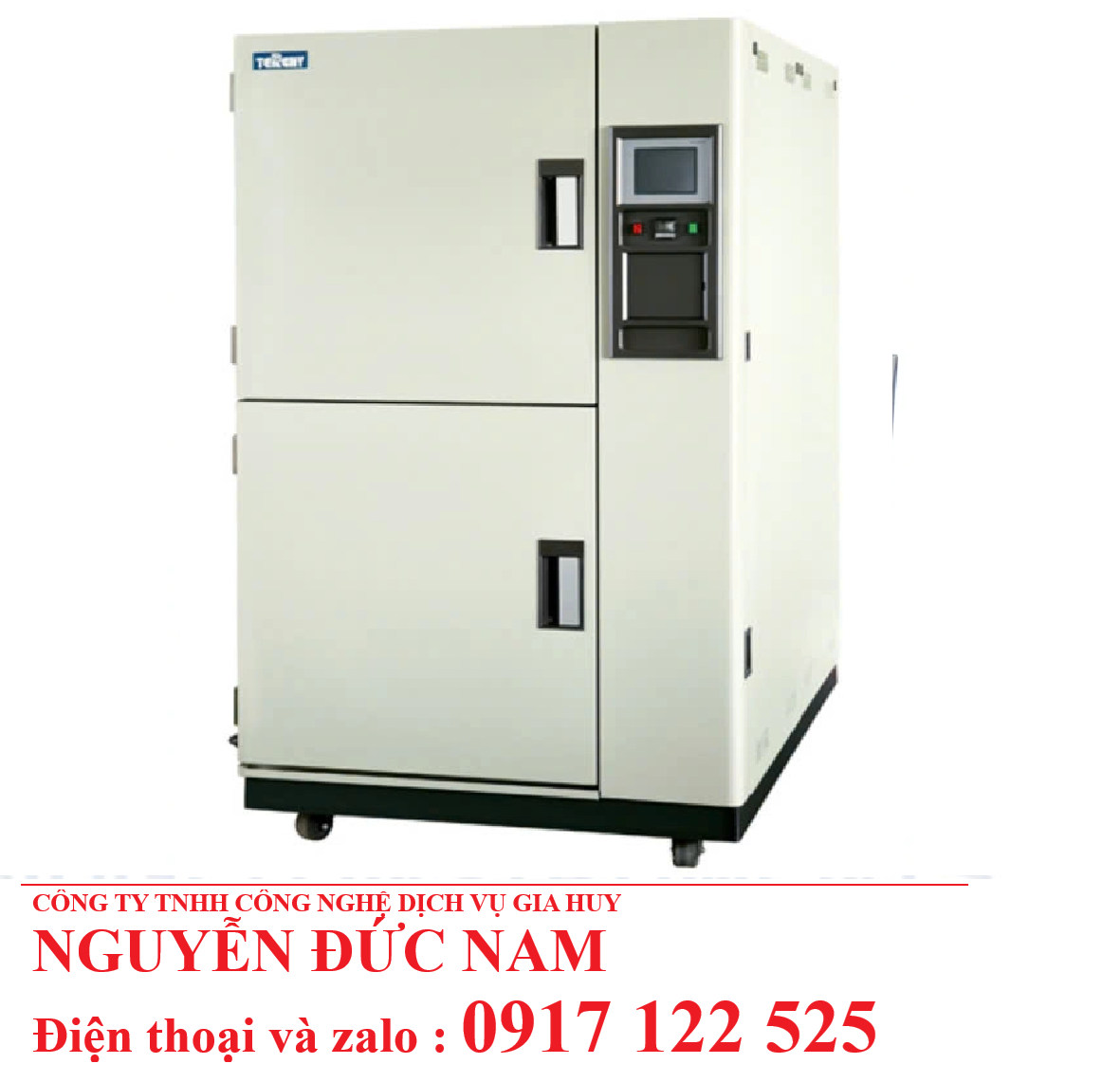

Hiệu chuẩn Tủ nhiệt Thermal chamber: Chuẩn 9 điểm, rõ sai số

Hiệu chuẩn Tủ nhiệt Thermal chamber là gì và vì sao quan trọng?

• Hiệu chuẩn Tủ nhiệt Thermal chamber là quy trình kỹ thuật để kiểm tra và xác nhận: nhiệt độ tủ đang hiển thị có “đúng” với nhiệt độ thực đo hay không, đồng thời đánh giá độ đồng đều trong không gian làm việc và độ ổn định theo thời gian.
• Trong phòng thí nghiệm, chỉ cần lệch vài độ ở một góc tủ cũng có thể làm sai kết quả thử độ bền, lão hóa, lưu trữ mẫu—đặc biệt khi bạn chạy các bài test dài giờ và cần dữ liệu có thể truy xuất khi audit.

Các thông số cốt lõi được hiệu chuẩn

Khi triển khai dịch vụ, kỹ thuật viên tập trung vào 3 chỉ số chính (đây là phần quyết định “tủ chạy đúng” hay chỉ “tủ chạy được”):

• Độ chính xác nhiệt độ (Temperature Accuracy): so sánh nhiệt độ hiển thị trên bộ điều khiển và nhiệt độ thực tế từ thiết bị chuẩn.
• Độ đồng đều nhiệt độ (Temperature Uniformity): chênh lệch nhiệt độ giữa các vị trí trong buồng tủ (thường đo 9 điểm: 8 góc + 1 trung tâm).
• Độ ổn định nhiệt độ (Temperature Stability): khả năng giữ nhiệt ổn định tại một vị trí theo thời gian sau khi tủ đạt cân bằng.

Quy trình hiệu chuẩn tủ nhiệt (Thermal chamber) theo chuẩn phòng lab

Quy trình thường bám theo hướng dẫn/tiêu chuẩn như IEC 60068 hoặc quy trình nội bộ được công nhận theo ISO/IEC 17025:

1) Kiểm tra ngoại quan trước hiệu chuẩn

• Kiểm tra gioăng kín, quạt đối lưu, tình trạng buồng, lỗi điều khiển.
• Mục tiêu: loại trừ các nguyên nhân gây sai số do rò khí, tuần hoàn gió kém.

2) Bố trí cảm biến chuẩn đúng vị trí

• Dùng RTD hoặc Thermocouple độ chính xác cao.
• Đặt theo ma trận đo trong không gian làm việc để đánh giá đồng đều nhiệt.

3) Thiết lập các điểm nhiệt độ vận hành thực tế

• Hiệu chuẩn tại các mức nhiệt phòng thí nghiệm thường dùng, ví dụ:
  • 0∘C0^\circ C0∘C, 50∘C50^\circ C50∘C, 100∘C100^\circ C100∘C

4) Ổn định nhiệt và ghi dữ liệu liên tục

• Sau khi tủ đạt cân bằng, ghi dữ liệu liên tục 15–30 phút.
• Dữ liệu được xử lý để tính sai lệch, độ đồng đều, độ ổn định và (nếu yêu cầu) độ không đảm bảo đo.

Thiết bị sử dụng trong hiệu chuẩn

Để kết quả có giá trị truy xuất khi kiểm tra nội bộ/khách hàng, dịch vụ sử dụng:

• Data Logger đa kênh (ghi đồng thời nhiều điểm đo)
• Cảm biến chuẩn có chứng chỉ hiệu chuẩn
• Phần mềm phân tích để tính toán và lập báo cáo kỹ thuật

Trải nghiệm thực tế: Khi nào bạn sẽ “thấy” hiệu chuẩn có giá trị?

• Một tình huống rất hay gặp: cùng một chương trình test lão hóa, nhưng lô mẫu đặt gần cửa tủ lại cho kết quả lệch so với lô đặt giữa tủ.
• Khi có bản đồ nhiệt 9 điểm và số liệu uniformity/stability, bạn sẽ biết vấn đề nằm ở phân bố nhiệt, tuần hoàn gió, hay cảm biến điều khiển đã trôi.
• Điều này giúp bạn tự tin giải trình khi audit, thay vì phải “chạy lại test” tốn thời gian và mẫu.

Khuyến nghị chu kỳ hiệu chuẩn

• Với tủ hoạt động liên tục trong môi trường công nghiệp: nên hiệu chuẩn 12 tháng/lần để đảm bảo thiết bị luôn nằm trong giới hạn sai số cho phép.

FAQ (Câu hỏi thường gặp)

1) Hiệu chuẩn tủ nhiệt khác gì kiểm tra nhanh bằng nhiệt kế?

Hiệu chuẩn đánh giá độ chính xác, đồng đều và ổn định theo quy trình chuẩn, có ghi dữ liệu đa điểm và báo cáo—khác với đo “một điểm” để tham khảo.

2) Vì sao phải đo 9 điểm trong Thermal chamber?

Vì nhiệt độ trong buồng có thể chênh giữa các góc và trung tâm. Đo 9 điểm giúp xác định uniformity và phát hiện vùng nóng/lạnh cục bộ.

3) Thời gian hiệu chuẩn mất bao lâu?

Tùy số điểm nhiệt độ và thời gian ổn định, thường cần thời gian để tủ đạt cân bằng và ghi dữ liệu 15–30 phút mỗi điểm (chưa tính chuẩn bị và lắp đặt cảm biến).

4) Khi nào nên hiệu chuẩn sớm hơn 12 tháng?

Khi có dấu hiệu: kết quả test “trôi”, tủ mới sửa chữa/thay cảm biến, hoặc có yêu cầu audit theo ISO/khách hàng cần truy xuất dữ liệu.

5) Sau hiệu chuẩn tôi nhận được gì?

Thông thường gồm: dữ liệu đo, sai lệch theo từng điểm nhiệt, đánh giá uniformity/stability và báo cáo kỹ thuật (tùy gói dịch vụ có/không kèm độ không đảm bảo đo).
